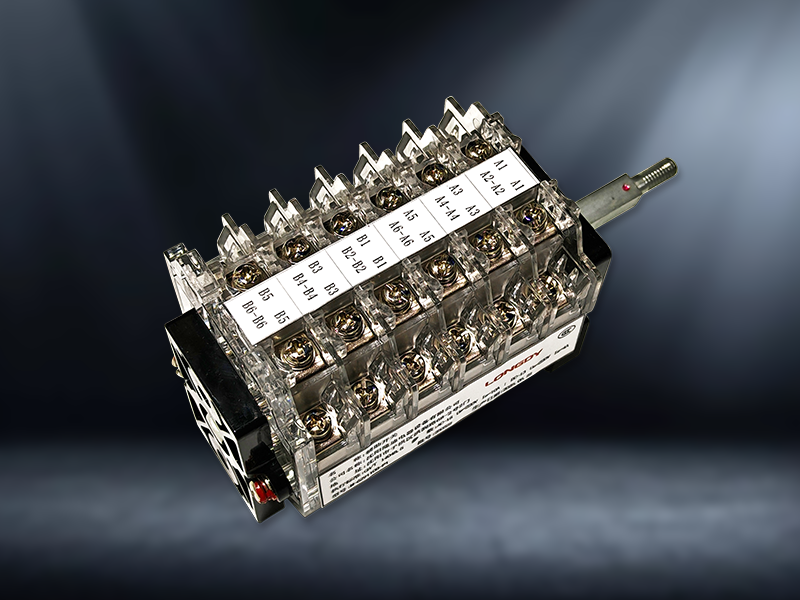

辅助开关-LFE系列
LFE系列辅助开关为高压成套设备配套元件之一，适用于控制各种高压开关操作机构的合闸、分闸、连锁、信号回路，亦可作为转换或组合开关使用。其大容量的通断能力有效克服了其它辅助开关容量有限、触点寿命低的缺陷，产品使用寿命明显延长，是其它同类辅助开关的有效替代品。
在线咨询
产品简介 开关型号 应用设备 环境条件参数工作原理开关外形图开关结构接线方式
产品简介
LFE系列辅助开关为高压成套设备配套元件之一，适用于控制各种高压开关操作机构的合闸、分闸、连锁、信号回路，亦可作为转换或组合开关使用。其大容量的通断能力有效克服了其它辅助开关容量有限、触点寿命低的缺陷，产品使用寿命明显延长，是其它同类辅助开关的有效替代品。
开关选型
8K8B、9K9B、10K10B、16K16B、20K20B
应用设备
隔离机构、接地机构
环境条件
1.周围环境温度：-25℃~+80℃；
2.海拔：不超过5000米；
3.湿度：在24h内平均相对湿度不超过95%；水蒸气平均压力不超过 2.2KPa；月平均相对湿度不超过90%；水蒸气平均压力不超过1.8KPa；
4.振动加速度不大于15m/s ； 2
5.周围空气没有明显受尘埃、烟、腐蚀性和可燃性气体污染。

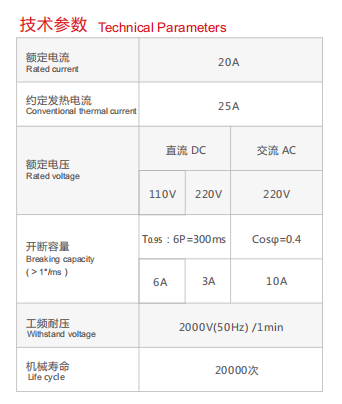

参数
工作原理
LFE系列 辅助开关为间接带动式结构，通过方轴的旋转带动凸轮，然后由凸轮推动开关推杆，使动触片移动，实现接通或断开来控制电器回路。

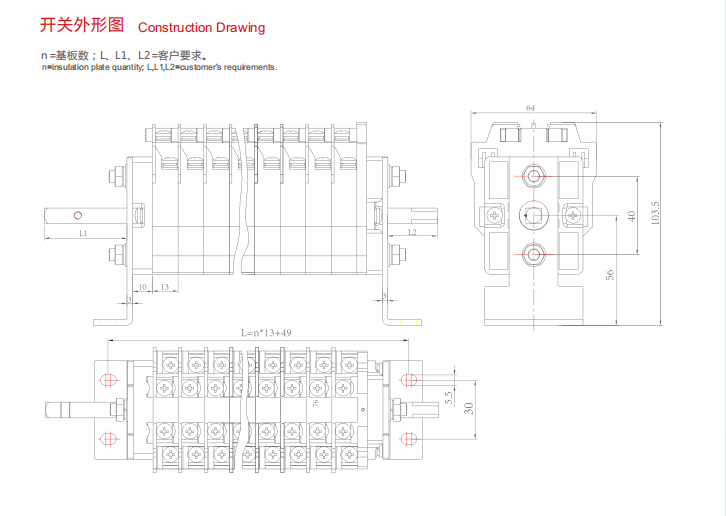

开关外形图
开关结构
LFE系列辅助开关，由结构相同的多个单元组合而成，定触片、动触片采用优质黄铜镀银处理，触头采用银镍合金复合触点，通断容量大，触点寿命长；绝缘片采用优质阻燃化纤材料，耐高温、强度高、绝缘性能好，结构合理防尘，辅助开关外接的方式为压接形式，开关极数和通断角度可根据客户需求灵活进行组合配置，可满足用户多种不同的需要。
接线方式
插接、压接
